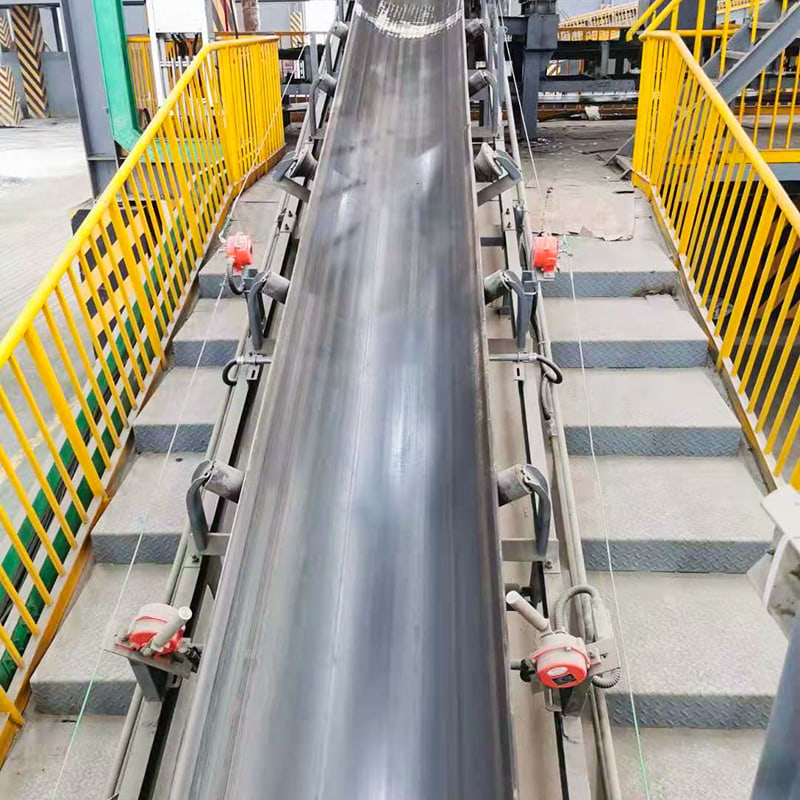

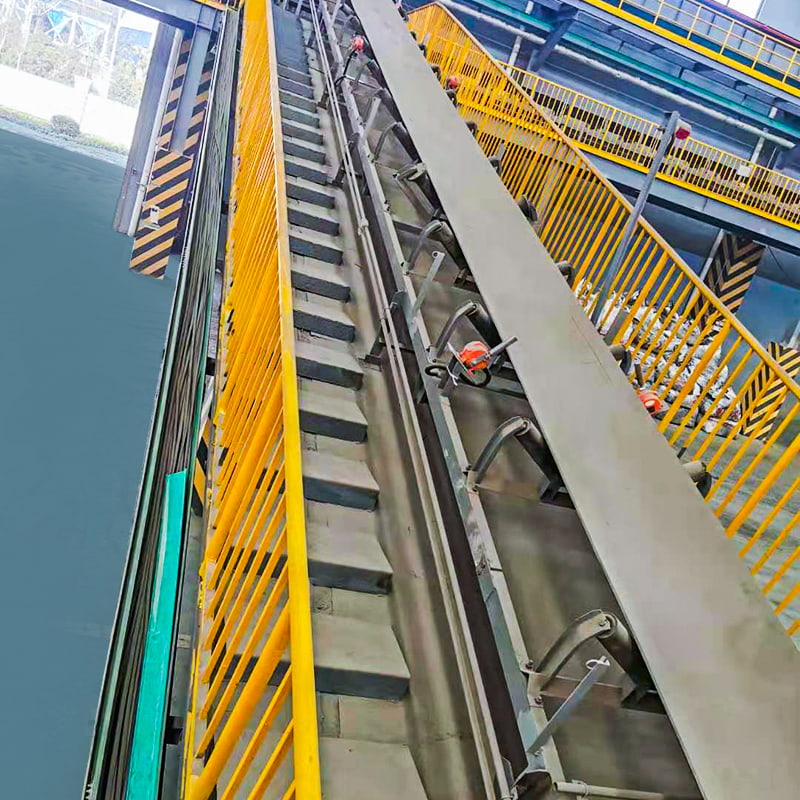

A TD båndtransportør er en standardisert, fast bunntransportør designet under den kinesiske TD (generelle formål) seriespesifikasjonen, mye brukt til å transportere bulkmaterialer med en tetthet under 2,5 t/m³ i industrier som spenner fra kull og metallurgi til byggematerialer og kjemikalier. 2025 National Bulk Material Conveying Census av China Heavy Machinery Industry Association (CHMIA) rapporterer at TD båndtransportør Modeller står for over 52 % av alle installerte industrielle båndtransportører i husholdningsanlegg, og håndterer anslagsvis 14 milliarder tonn materiale årlig. Dens modulære design, bestående av standard mellomhjulssett, drivremskiver og et stoffbelte, gjør TD båndtransportør standardvalget for materialhåndtering i kraftstasjoner, sementverk og kullberedningsanlegg.

Hva er en TD-beltetransportør og hvordan den skiller seg fra generiske bunntransportører

TD-båndtransportøren følger en nasjonalt standardisert designkode (tidligere TD75, nå oppdatert) som definerer forholdet mellom båndbredde, tomgangsdiameter, rulleavstand og drivkraft, noe som muliggjør utskiftbarhet av deler på tvers av tusenvis av installasjoner. I motsetning til spesialkonstruerte landtransportører, en TD båndtransportør er satt sammen av forhåndsberegnet komponenter, reduserer designtiden med 60 % og reduserer lagerkostnadene for reservedeler med 40 % ifølge en anskaffelsesstudie fra 2024 av China Coal Technology Group. TD-serien spesifiserer båndbredder fra 500 mm til 1400 mm, med standardiserte bunnvinkler på 20°, 30° eller 35°, og transportbåndlengder vanligvis opptil 300 m i en enkelt bevegelse, selv om flere flyvninger kan kombineres. Dens enkelhet og tilgjengelighet av deler gjør den TD båndtransportør det mest replikerte bulkhåndteringssystemet på fastlands-Kina og på tvers av belte- og veiinfrastrukturprosjekter.

Kjernestrukturkomponenter i en TD-beltetransportør

TD-beltetransportøren er bygget rundt seks standardiserte moduler: drivenheten, hode- og haleskivene, løpehjulene, returløperne, spenningsopptagningsanordningen og selve transportbåndet. En pålitelighetsrevisjon i 2025 av Bulk Conveying Technology Center fant at 87 % av alle TD båndtransportør Nedetidshendelser kunne spores til bare tre komponenter: fastlåsing av tomgangslager, feil på remskjøter og utilstrekkelig stramming. Å forstå disse komponentene er avgjørende for å opprettholde høy oppetid båndtransportør .

• Drivenhet: Typisk en elektrisk motor koblet til en parallellakselt skrueformet girredusering. En 37 kW drivenhet på en TD båndtransportør på 1000 mm bredde gir en beltehastighet på 1,6 m/s og en nominell kapasitet på 400 t/t for kull.
• Troughing tomganger: Tre-rulls løpehjulssett med diametre på 89 mm, 108 mm eller 133 mm, avhengig av beltebredde. Standard mellomleddavstand på bæresiden er 1,2 m, noe som begrenser remsen til under 2 % ved nominell belastning.
• Remskiver: Drivhjulet er gummilagret med et diamant- eller fiskebeinsspormønster for å øke friksjonskoeffisienten til 0,35–0,40. Hale trinser er ofte kronet for å hjelpe beltesporing.
• Opptaksanordning: For kortere TD-transportører under 60 m brukes en skrueopptak, mens gravitasjonsopptak anbefales for lengre enheter. En riktig innstilt opptrekking opprettholder beltespenningen mellom 1,0–1,5 kN per lag med belteskrott.
• Belte: Et flerlags stoffbelte, typisk EP (polyester-nylon) med 3–6 lag, gir en strekkfasthet på 200–630 N/mm. Toppdekseltykkelse på 3–6 mm og bunndeksel på 1,5–3 mm velges basert på materialets slipeevne.

TD-beltetransportørvalgparametere: båndbredde, hastighet og kapasitet

Å velge en TD-beltetransportør innebærer å tilpasse båndbredden og -hastigheten til den nødvendige tonnasjen og materialklumpstørrelsen, med tabellen nedenfor som gir standard designkapasiteter for en 30° gjennomgangsvinkel og en materialtetthet på 1,0 t/m³. Faktisk kapasitet skaleres proporsjonalt med bulkdensitet. 2025 CHMIA Selection Handbook indikerer at for hver 0,5 m/s økning i beltehastighet innenfor det tillatte området, TD båndtransportør får 15–20 % gjennomstrømming uten ekstra beltebredde, forutsatt at materialet ikke genererer for mye støv.

Standard utvalgsparametere for TD-beltetransportører med 30° gjennomgangsvinkel og materialtetthet på 1,0 t/m³ (Kilde: CHMIA TD Conveyor Design Manual 2025)

TD-båndtransportørapplikasjoner i tunge kjerneindustrier

TD-beltetransportøren er standardløsningen for bulktransport i kullbearbeidingsanlegg, sementfabrikker, stålverk, kraftstasjoner og kjemiske prosessanlegg, som hver pålegger spesifikke krav til beltedeksel og tomgangshjul. En sektoranalyse fra 2025 av China Building Material Federation kartlagt TD båndtransportør installasjoner på tvers av bransjer og fant at metallurgisektoren alene driver i gjennomsnitt 18 km TD-transportører per integrert stålverk. Følgende liste deler bruken etter bransje.

• Kullgruvedrift og forberedelse: TD båndtransportørs med brannsikre og antistatiske belter flytter råkull, middels og rent kull. Transportbåndlengder på 80–200 m er vanlige, med kapasiteter opp til 1200 t/t på et 1200 mm belte.
• Metallurgi: Sinter-, koks- og jernmalmpellets transporteres ved omgivelsestemperaturer opp til 120°C, noe som krever varmebestandige deksler. Slaghjul ved lastepunkter absorberer støtet fra 50–100 mm klumper, og reduserer belteskader med 45 % sammenlignet med standard mellomhjul.
• Elektrisitetsproduksjon: Kraftverk bruker TD båndtransportørs å koble sammen kullgården, knusehuset og kjelebunkerne. En 600 MW-enhet er typisk avhengig av 6–10 TD-transportører, hver med en trippervogn for fordeling av kull langs bunkersrekken.
• Byggematerialer: I sementanlegg, TD båndtransportørs håndtere kalkstein, gips og klinker. Dekkgummi med høy slitestyrke (DIN-slitetap under 120 mm³) forlenger beltets levetid til over 5 år til tross for det skarpe, kantete materialet.
• Kjemikalier: Gjødselanlegg og sodaanlegg velger oljebestandige og kjemikaliebestandige beltetrekk. Vedlagt TD båndtransportør gallerier med støvoppsamlingssystemer begrenser eksponering på arbeidsplassen til under 2 mg/m³.
• Maskiner og støperier: Korte TD-transportører flytter støpesand og støpegods. Den modulære designen tillater rask beltebytte under skiftskift, og minimerer produksjonsavbrudd.

Sammenligning av TD-båndtransportører med DTII- og rørtransportører

TD-beltetransportøren er lettere, enklere og mer kostnadseffektiv enn DTII-serien for korte til mellomlange avstander, mens rørtransportører håndterer miljøbegrensning, men til dobbelt så høy kapitalkostnad. En kostnads-ytelsesanalyse fra 2025 av Conveying Equipment Standardization Committee ga de sammenlignende dataene vist nedenfor, og hjalp ingeniører med å velge riktig båndtransportør type.

Sammenlignende oversikt over TD-beltetransportør, DTII-transportør og rørtransportør for industriell bulkmaterialhåndtering

Installasjons- og idriftsettelseskrav for en TD-båndtransportør

Riktig installasjon av en TD-beltetransportør krever presis innretting av hode- og haleskivene innenfor 0,5 mm per meter av transportbåndets lengde, og utjevning av alle tomgangsrammer for å forhindre båndvandring og kantskader. Kvalitetsrapporten for transportørinstallasjon fra China Construction Machinery Academy for 2024 fant at 68 % av for tidlig svikt i båndkanten på nye TD båndtransportørs ble sporet til feiljusterte tomgangsbraketter som skapte en sidekraft på over 200 N. Igangkjøringssekvensen inkluderer en tomgangskjøring på 4 timer etterfulgt av en belastet kjøring for å sjekke sporingsstabilitet og motorstrømtrekk innenfor 10 % av nominell full belastning.

Vedlikeholdsplan og vanlige feilmoduser for TD-båndtransportører

Implementering av en strukturert vedlikeholdsplan – daglig inspeksjon av beltesporing, ukentlige kontroller av tomgangsrotasjon og kvartalsvise skjøteintegritetstester – forlenger levetiden til en TD-beltetransportør fra en baseline på 6 år til over 12 år. 2025 Plant Equipment Reliability Index indikerer at en TD båndtransportør opererer i en kullgård med riktig vedlikehold oppnådde en gjennomsnittlig tid mellom feil på 4200 timer, sammenlignet med 1800 timer for enheter med kun reaktivt vedlikehold. De vanligste feilmodusene er listet opp nedenfor.

• Tomgangslagerbeslag: Forurenset fett forårsaker 55 % av tomgangsfeilene. Ettersmøring av forseglede styrehjul hver 2000. driftstime med litiumbasert fett reduserer denne feilraten med 70 %.
• Beltefeil: En forskyvning på bare 2 % av beltebredden utenfor midten akselererer slitasje på dekslet med en faktor 3. Laserjustering av remskiver to ganger i året holder sporingsavviket under 10 mm.
• Skjøteseparasjon: Vulkaniserte skjøter på et stoff TD båndtransportør beltet beholder 85 % av den opprinnelige beltets styrke, mens mekaniske skjøter faller til 65 %. Årlig magnetisk flukstesting oppdager tidlig skjøteledningsskade.

Ofte stilte spørsmål om TD-båndtransportører

Hva er den maksimale klumpstørrelsen en TD-beltetransportør kan håndtere?

For en TD-beltetransportør er den maksimale klumpstørrelsen begrenset til en tredjedel av båndbredden for materiale i blandet størrelse og en femtedel for klumper med jevn størrelse, noe som betyr at et 1 000 mm belte har plass til en maksimal klump på 300 mm. Overskridelse av dette forholdet forårsaker beltet ustabilitet ved lastepunktet og øker støtskader. TD-designstandarden inkluderer eksplisitt denne klumpstørrelsesregelen for å beskytte kadaveret mot punktering.

Kan en TD-båndtransportør oppgraderes til høyere kapasitet?

Ja, mange TD-båndtransportører kan oppgraderes ved å øke båndhastigheten gjennom en VFD eller ved å bytte til et dypere løpehjulsett, forutsatt at strukturrammen og drivmotoren er dimensjonert for å håndtere den ekstra belastningen. En 2024-oppgraderingscasestudie ved et sementverk viste at å øke beltehastigheten fra 1,6 m/s til 2,0 m/s på en 800 mm bred TD båndtransportør økt kapasitet fra 278 t/t til 348 t/t uten å endre beltebredden.

Er TD-beltetransportøren egnet for skråtransport?

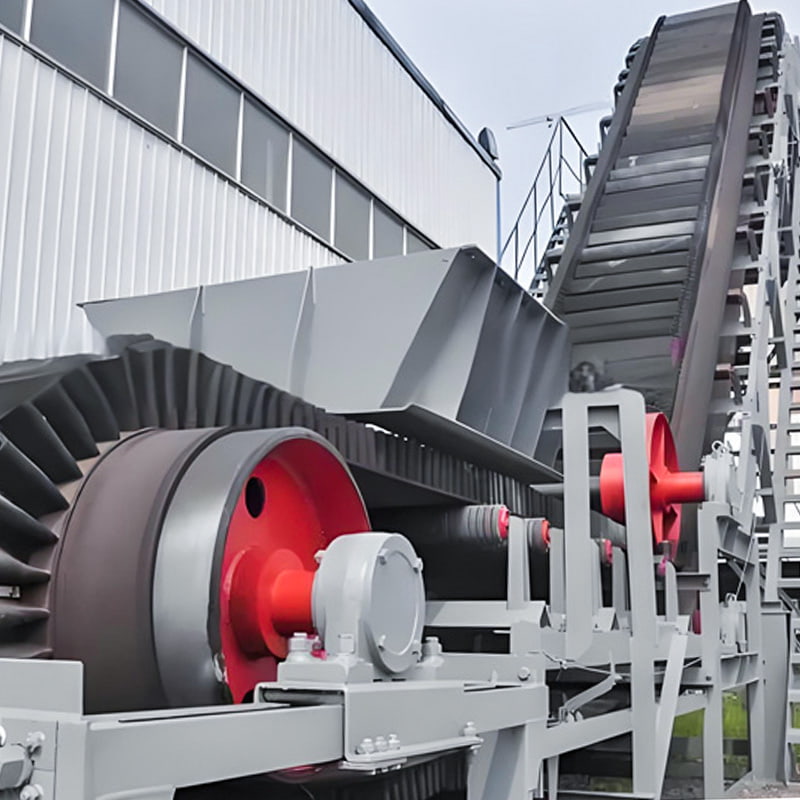

Standard TD-beltetransportøren håndterer skråninger på opptil 18° for tørre bulkmaterialer, og opptil 20° med chevron-mønstrede belter for materialer som pukk eller kull. Utover 20° blir tilbakerullingen betydelig, og et lommebelte eller sideveggtransportør anbefales i stedet.

Den TD båndtransportør forblir arbeidshesten for industriell materialhåndtering på tvers av kull, metallurgi, kraft, sement, kjemikalier og maskiner på grunn av standardisert design, påvist pålitelighet og lave totale eierkostnader. Data fra tusenvis av installasjoner bekrefter at matching av TD-modellen til materialet og bruken, etter strenge installasjonstoleranser, og utførelse av en disiplinert vedlikeholdsrutine gir tiår med uavbrutt bulktransport. Etter hvert som anleggskapasiteten utvides, fortsetter TD-serien å gi et skalerbart og deler-utskiftbart grunnlag for transportbåndsystemene som holder global tungindustri i bevegelse.
