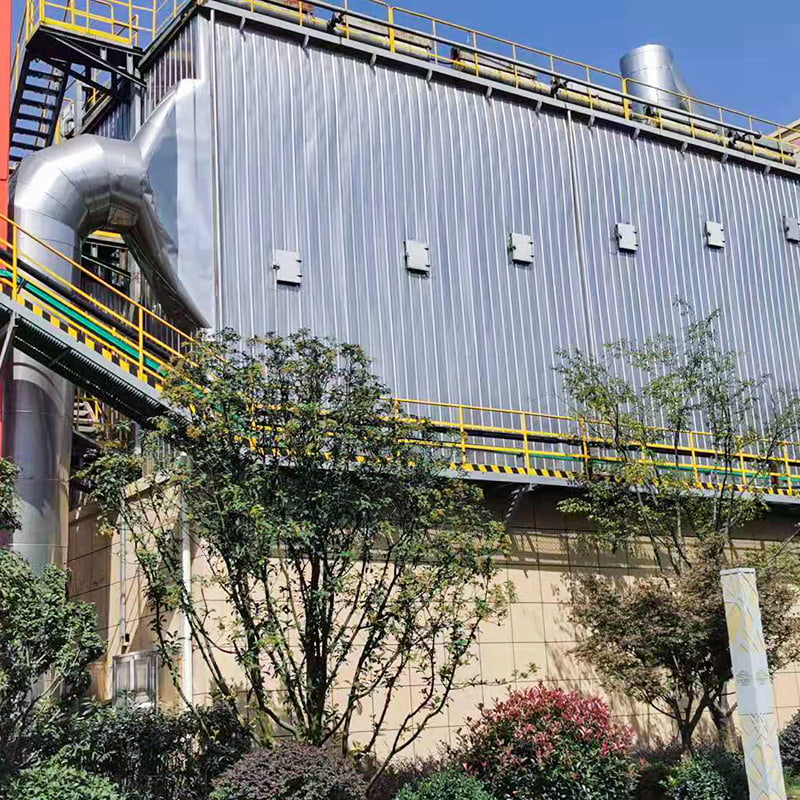

Høytemperatur Pulse Jet Bag Støvsamler

Struktur og arbeidsprinsipp

1. Pulsepose støvsamlerstruktur Utstyret består hovedsakelig av følgende deler:

(1) Boks: inkludert posekammer, forstøvoppsamlingskammer, renluftkammer, porøs plate, støvpose, filterposeramme. Boksen er designet for å tåle et trykk på 9000Pa.

(2) Injeksjonssystem: hovedluftrør, injeksjonsrør, pulsventil, kontroller.

(3) Det er to typer askebeholder og askeutløpsdel: den ene er at askebeholderen er direkte koblet til askeutløpsventilen, og den andre er at askebeholderen er koblet til askeutløpsventilen gjennom en transportanordning (for eksempel en skruetransportør). Pulspose-støvsamlerkroppen er designet med en full-stålstruktur, og platen er kaldstemplet for å øke styrken og forbedre utstyrskvaliteten. Dette pulsposefilteret håndterer ikke bare omgivelsestemperaturgasser, men strukturen er også egnet for håndtering av høytemperaturgasser. Ved behov for isolasjon kan det ytre skallet isoleres med et dobbelt lag LBY lett steinullplate. Det ytre skallet er beskyttet med 0,5 mm tykt galvanisert metallplate og installert ved hjelp av en ny uttrekkbar nagleprosess. Ulike filtermedier og filtreringslufthastighet velges basert på driftsmiljøet.

2. Arbeidsprinsipp
Støvbelastet gass kommer inn i den forstørrede beholderen til støvsamleren for forhåndsoppsamling. Deretter fordeles det mellom filterposene via ledeplater, hvor støv holdes tilbake på posenes ytre overflater. For å minimere utstyrsmotstanden (>1200 Pa) pulseres høytrykksgass gjennom en magnetventil. Trykkluft (0,5-0,7 MPa) blir kastet ut fra perforeringene i blåserøret (kalt primærluften) gjennom en venturi. Denne induksjonskanalen induserer omgivelsesluft (kalt sekundærluft) flere ganger primærluftvolumet inn i støvposen, hvor den utvider seg raskt og, sammen med den omvendte luftstrømmen, rister av støv og oppnår ønsket renseeffekt. Ved hjelp av en mikrodatamaskin automatisk kontrollenhet justeres rengjøringssyklusen og pulsspraytiden i henhold til støvet, slik at støvsamleren kan fungere innenfor det spesifiserte området.

3. Utvalgsparametere og utvelgelsesprinsipper

(1) De viktigste tekniske parametrene for å velge en pulspose støvsamler er luftvolum, gasstemperatur, støvkonsentrasjon og fuktighet. I henhold til prosessdesignet luftvolum, gasstemperatur, støvkonsentrasjon, er maksimalverdien litt mindre enn verdien i den tekniske ytelsestabellen. Den tilsvarende støvoppsamlermodellen for pulsposer er den nødvendige modellen for pulsstøvoppsamler. Støvfilterposen som brukes bestemmes i henhold til innløpskonsentrasjon, gasstemperatur og fuktighetsinnhold.

(2) Gassforbruket i tabellen er tilfellet med sentralisert lufttilførsel i anlegg I. Hvis en luftmaskin brukes alene, bør det faktiske gassforbruket økes til 1,5 ganger verdien i tabellen.

(3) I kolonnen for forbruk av trykkluft er forbruket nevnt gassforbruket til utstyret til denne modellen.
